Henan Genghong Industrial Co., Ltd.
| Menşe yeri: | Henan Çin |
|---|---|
| Min sipariş miktarı: | 1TON |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Özelleştirilmiş |
| Teslim süresi: | 30 iş günü |
| Ödeme koşulları: | L / C, D / A, D / P, Western Union, T / T, MoneyGram |
| Yetenek temini: | yılda 30000ton/ton |
| paket: | Özelleştirilmiş ambalaj | Özellik: | yüksek saflık |
|---|---|---|---|
| SIO2: | ≤4,。%5 | MgO: | 3±1% |
| Al2O3: | 43±3% | taneciklilik: | ＜25mm |
| Nem: | ＜0.5% | Renk: | Siyah |

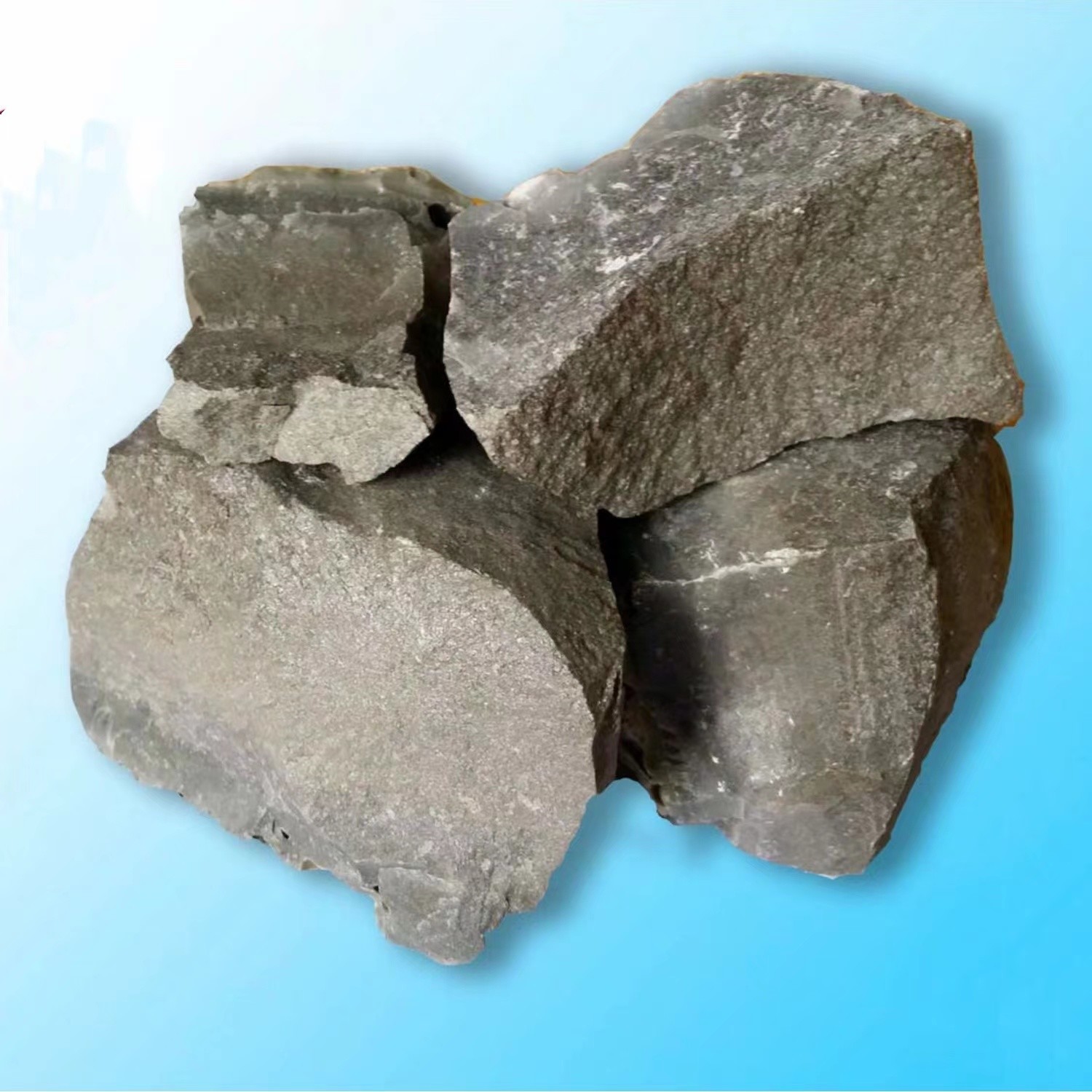

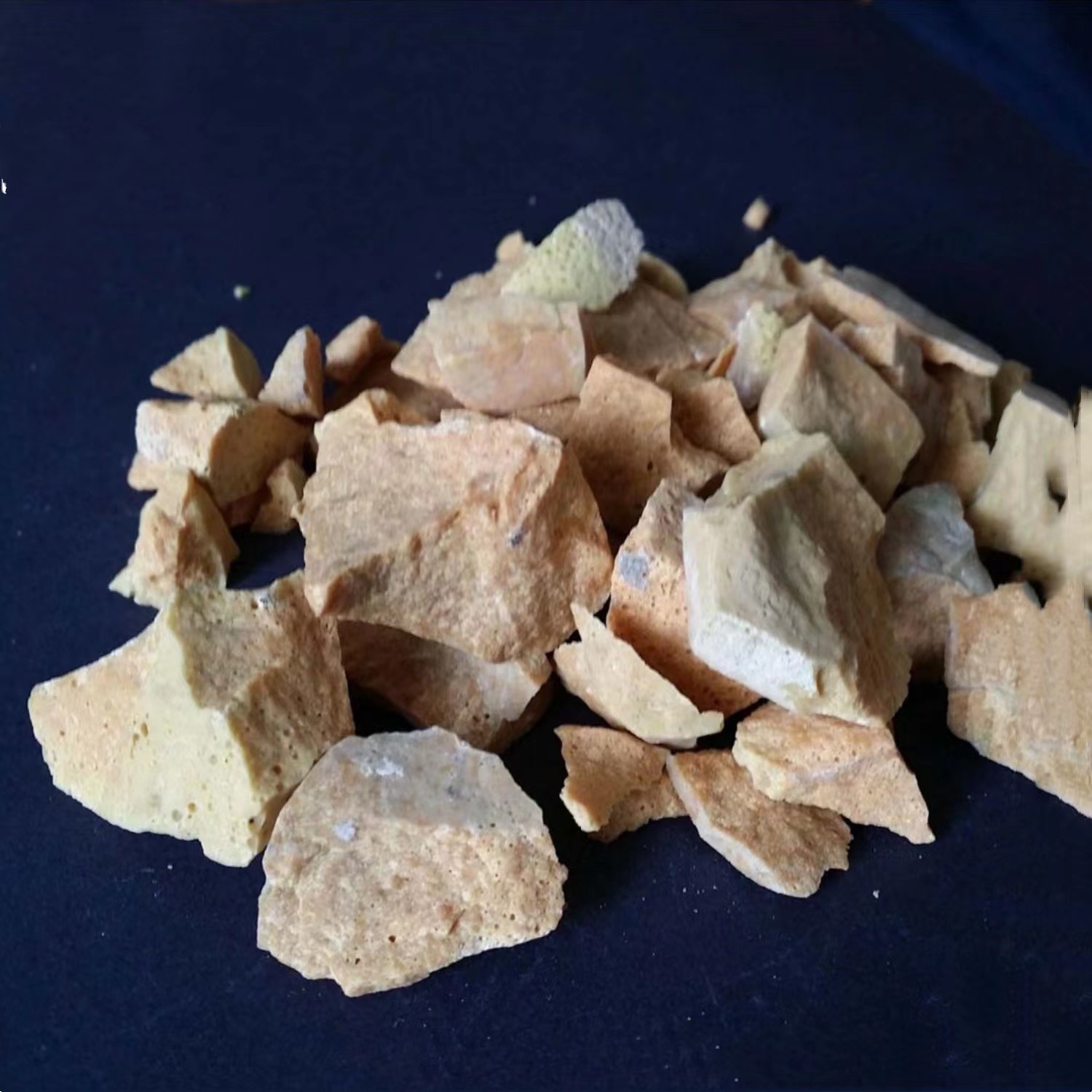

Eriyik tipi arıtma Sentetik cüruf ısı yalıtımı Refrakter Malzemeler Demir ve çelik ergitme
Ürün tanıtımı ve prensibi
Ön eritme bileşiği rafine cürufu, şirketimiz tarafından geliştirilen çelik üretimi için yeni nesil bir yardımcı malzemedir.Erimiş çeliğin rafine edilmesi için uygundur.
Eritme, deoksidasyon, karbonsuzlaştırma ve alaşımlama işlemi nedeniyle, taze erimiş çelik kaçınılmaz olarak belirli bir derecede safsızlık içerir. Ancak üretimin gelişmesiyle, çelik çeşitleri ve yüksek kaliteli özel alaşımlı çelik, çeliğin oranını kademeli olarak arttırır. Sürekli dökümde erimiş çelikten elde edilen kalite, haddelenmiş ürünlerin kalitesinin ihtiyaçlarını doğrudan karşılayamaz, bu nedenle erimiş çeliğin kalitesinin nasıl iyileştirileceği yavaş yavaş gündeme geldi ve büyük çelik fabrikaları AOD ve VOD rafinasyonu kullanmaya başladı. LF, RD gibi teknoloji, Bunlar arasında, LF rafinasyonu, düşük yatırımı ve yüksek kalitesi nedeniyle birçok üretici tarafından kademeli olarak terfi ettirildi ve kullanıldı ve rafinaj cürufu bunda çok önemli bir rol oynuyor.
Ana işlev:
1. [O], [S] ve [P]'yi çıkarmada güçlü bir etkiye sahiptir. Çelikte kalan gazı önemli ölçüde azaltabilir. Erimiş çeliğin ayrışmasını azaltmak, iç kusurları azaltmak ve deri altı kabarcıklarını önlemek çok önemlidir.
2. Cürufun rafine edilmesinden ve rafine edilmesinden sonra çelik cüruf sisteminin arayüz gerilimi artar, bu da çelik cürufunun ayrılmasına yardımcı olur ve inklüzyon sayısını büyük ölçüde azaltır.
3. Çelikte kalan Al2O3 ortadan kaldırılmazsa, bu sadece nozulu bloke etmekle ve kalıp koruyucu cürufun kalitesini kötüleştirmekle kalmaz, aynı zamanda döküm kütüğündeki inklüzyon sayısını arttırır ve haddelenmiş malzemenin kalitesini etkiler. Rafine edildikten sonra cürufu cürufa dönüştürür, 12CaO.7Al2O3 ve Al2O3 iyi afiniteye sahiptir, adsorbe edilmesi, toplanması ve büyütülmesi kolaydır ve erimiş çeliği yüzmesi ve boşaltması kolaydır.Ayrıca, düşük oksidasyona sahiptir, bu nedenle sadece erimiş çeliğin saflaştırılmasında etkili bir rol oynayamaz, aynı zamanda erimiş çeliğin ikincil oksidasyonunu da etkili bir şekilde önleyebilir.
Özel teknolojisi ve formülü nedeniyle, ön eritme bileşik arıtma cürufunun arındırıcı etkisi, sıradan arıtma cürufununkine eşit değildir.
Fiziksel ve kimyasal indeks analizi ve arıtma cürufunun etkisi
1. Ana kompozisyon
Ana bileşen, indirgeyici ajan olarak kullanılan CaO-Al-Na2CO3-CaF2-SiO2-MgO alüminyum külüdür.Diğer bazı temel maddeler, cüruf yapmak için indirgeme ürünleri ile birleştirilir ve diğer kısım, cüruf yapmak için deoksidasyon tortusu ile birleştirilir ve daha sonra ayrılır.
Fiziksel ve kimyasal göstergeler
|
|
SiO2 (%) |
Al2Ö3 (%) |
CaO (%) |
MgO (%) |
CaF2 (%) |
nem (%) |
dereceli (mm) |
| JL-A | ＜4.5 | 43±3 | 47,5±2,5 | 3±1 | 5±3 | ＜0.5 | ＜25 |
| JL-B | ＜1.5 | 22,5±1,5 | 14±2 | 2±1 | 59±3 | ＜0.5 | ＜25 |
Kullanım:
Piyasadaki mevcut durumdan: [O] kaldırmanın etkisi çok önemlidir, [S] kaldırmada, [S] noktası daha düşük koşulda %0.02 ~ 0.03'ten %0.0051 ~ %0.0053 kükürt noktasına kadar etki , %80'den fazla kükürt giderme oranı
Yöntemi ve adımları kullanın:
Çelik çekerken, erimiş çeliğin özel durumuna göre 4-7kg /T arıtma cürufu kompozit cürufu eklenir.Diğer malzemeler ve sonraki adımlar, çelik fabrikalarının genel prosedürlerine uygun olarak gerçekleştirilir.
